Jaki bezpiecznik do mieszkania? Ekspert radzi: bezpieczeństwo przede wszystkim

Wybór odpowiedniego bezpiecznika do mieszkania to kluczowa kwestia dla bezpieczeństwa i prawidłowego funkcjonowania całej instalacji elektrycznej. Jako Maksymilian Marciniak, przez lata pracy z instalacjami elektrycznymi, widziałem, jak wiele problemów wynika z niewłaściwego doboru tych z pozoru prostych elementów. Ten artykuł to praktyczny przewodnik, który pomoże Ci zrozumieć rodzaje bezpieczników, ich oznaczenia oraz zasady doboru, aby zapewnić ochronę sobie, swojej rodzinie i sprzętom. Pamiętaj, że w elektryce nie ma miejsca na kompromisy bezpieczeństwo jest zawsze na pierwszym miejscu.

Bezpiecznik: dlaczego jego wybór jest kluczowy dla Twojego domu?

Rola bezpiecznika w instalacji elektrycznej więcej niż tylko "korek"

Dla wielu osób bezpiecznik to po prostu "korek", który czasem "wybija", a jego zadaniem jest tylko przywracanie prądu. Nic bardziej mylnego! W rzeczywistości, bezpiecznik to serce systemu bezpieczeństwa Twojej instalacji elektrycznej. Jego podstawową rolą jest ochrona przewodów i podłączonych do nich urządzeń przed skutkami przeciążeń i zwarć. Kiedy prąd w obwodzie przekroczy bezpieczną wartość, czy to z powodu zbyt wielu podłączonych urządzeń, czy nagłego zwarcia, bezpiecznik natychmiast przerywa obwód. To precyzyjne działanie zapobiega przegrzewaniu się przewodów, co mogłoby doprowadzić do poważnych uszkodzeń instalacji, a nawet pożaru. Zatem, bezpiecznik to nie tylko element, który przywraca prąd, ale przede wszystkim strażnik Twojego domu.

Konsekwencje złego wyboru: od awarii sprzętu po ryzyko pożaru

Niewłaściwy dobór bezpieczników to jeden z najczęstszych błędów, z jakimi spotykam się w swojej praktyce. Konsekwencje mogą być naprawdę poważne:

• Ryzyko pożaru: Stosowanie bezpieczników o zbyt dużej wartości prądu znamionowego w stosunku do przekroju przewodów to prosta droga do tragedii. Przewody mogą się przegrzewać, izolacja topić, a w konsekwencji może dojść do zapłonu.
• Uszkodzenie sprzętu: Zbyt słabe zabezpieczenie lub jego brak może doprowadzić do uszkodzenia drogich urządzeń elektronicznych w przypadku przepięcia lub zwarcia. Bezpiecznik ma chronić nie tylko instalację, ale i to, co do niej podłączamy.
• Brak skutecznej ochrony przed porażeniem: Niewłaściwy dobór, a zwłaszcza brak wyłączników różnicowoprądowych (RCD), naraża domowników na ryzyko porażenia prądem elektrycznym, co może mieć tragiczne skutki.
• Częste awarie i frustracja: Zbyt czułe lub źle dobrane bezpieczniki będą "wybijać" bez wyraźnego powodu, przerywając dostawę prądu i powodując niepotrzebną frustrację.
• Niezgodność z normami: Niewłaściwa instalacja i dobór zabezpieczeń to także niezgodność z obowiązującymi przepisami i normami, co może mieć konsekwencje prawne, np. w przypadku kontroli lub roszczeń ubezpieczeniowych.

Stare "korki" a nowoczesne "eski" krótka historia ewolucji zabezpieczeń

Pamiętam czasy, kiedy w większości domów królowały bezpieczniki topikowe, potocznie zwane "korkami". Ich działanie było proste: przepalił się drucik, wymieniało się wkładkę. Było to jednak rozwiązanie dość uciążliwe i, co gorsza, często narażone na niebezpieczne praktyki, takie jak "watowanie", czyli wzmacnianie drucika, co całkowicie niweczyło funkcję ochronną. Dziś standardem w nowych instalacjach są wyłączniki nadprądowe, czyli popularne "eski" (od ich kształtu litery S). Ich główną zaletą jest możliwość wielokrotnego użycia po zadziałaniu wystarczy podnieść dźwignię, aby przywrócić zasilanie, oczywiście po usunięciu przyczyny awarii. Są też znacznie precyzyjniejsze i bezpieczniejsze, oferując lepszą ochronę przed przeciążeniami i zwarciami. To ogromny krok naprzód w dziedzinie bezpieczeństwa elektrycznego w naszych domach.

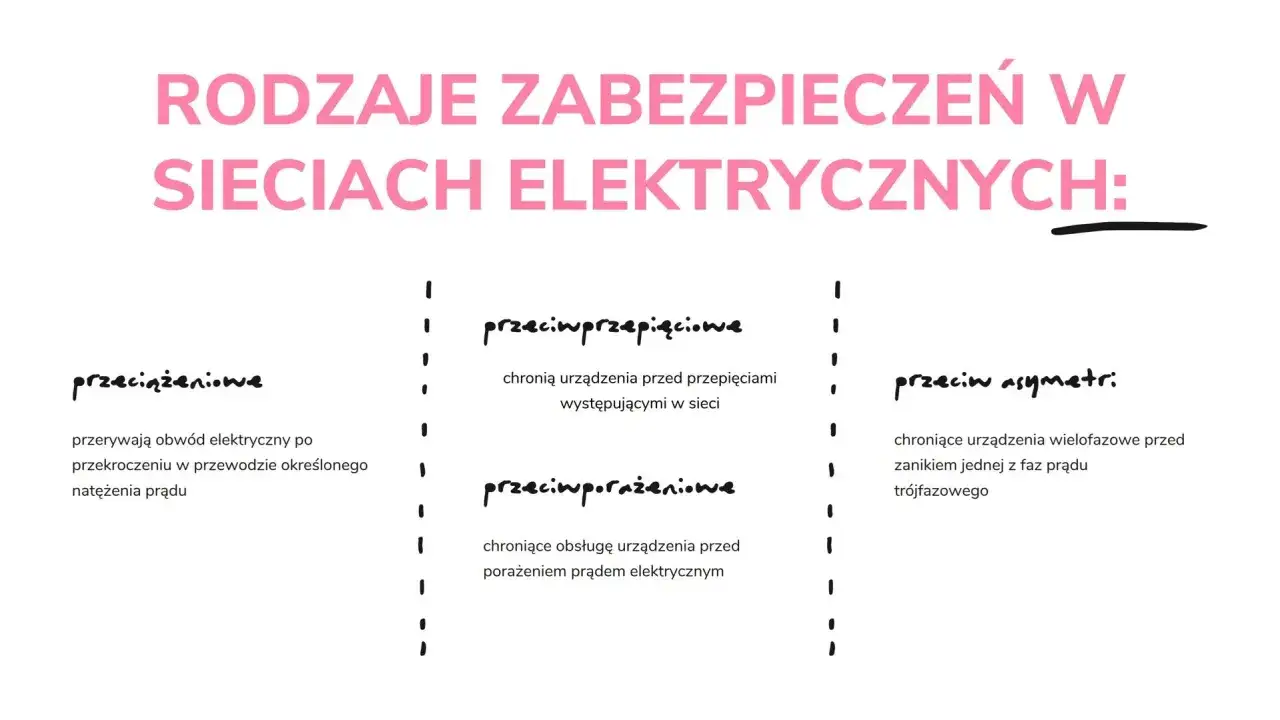

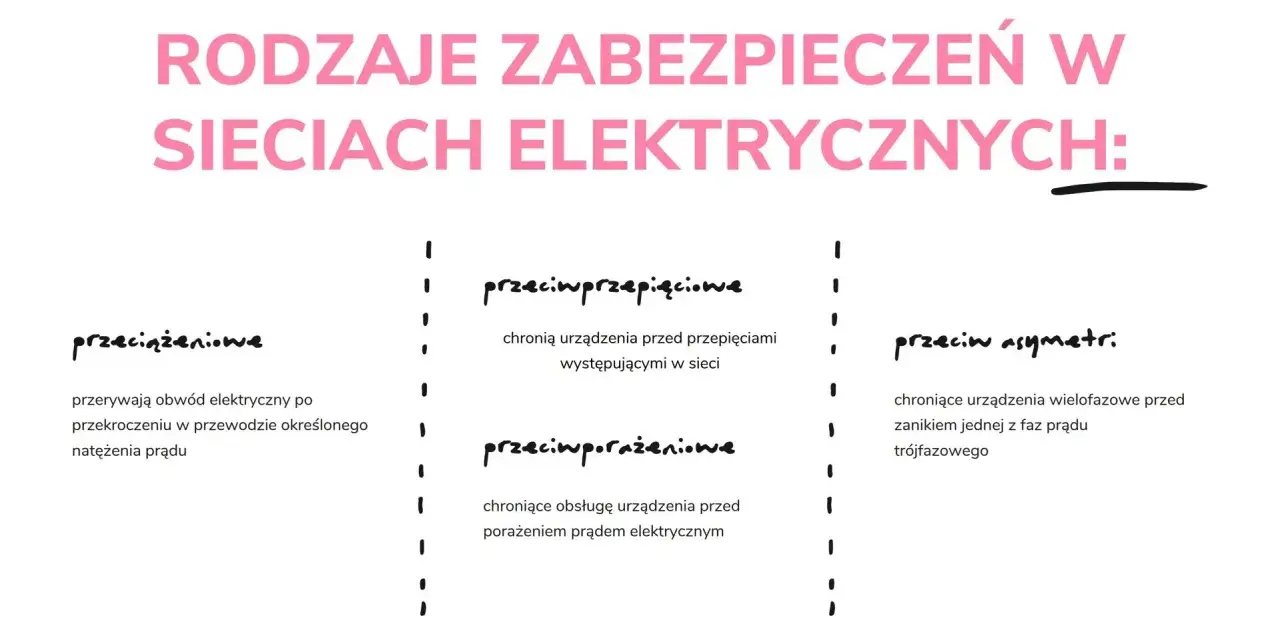

Rodzaje bezpieczników w mieszkaniach: poznaj ich funkcje

Wyłączniki nadprądowe (typu S) standard w nowym budownictwie

Wyłączniki nadprądowe, które często nazywamy "eskami", to absolutny standard w każdej nowoczesnej instalacji elektrycznej. Ich zadaniem jest ochrona obwodów przed przeciążeniem i zwarciem. Działają na zasadzie automatycznego rozłączania obwodu w momencie, gdy prąd przekroczy dopuszczalną wartość. W przeciwieństwie do starych bezpieczników topikowych, "eski" nie wymagają wymiany po zadziałaniu wystarczy usunąć przyczynę awarii (np. odłączyć przeciążające urządzenie) i ponownie włączyć wyłącznik. To nie tylko wygoda, ale przede wszystkim znacznie wyższy poziom bezpieczeństwa, eliminujący ryzyko stosowania niewłaściwych wkładek czy "watowania".

Wyłączniki różnicowoprądowe (RCD) Twój anioł stróż chroniący przed porażeniem

Jeśli miałbym wskazać jeden element instalacji elektrycznej, który jest prawdziwym "aniołem stróżem" w każdym domu, to bez wahania byłby to wyłącznik różnicowoprądowy (RCD). Jego kluczową rolą jest ochrona przed porażeniem prądem elektrycznym. RCD monitoruje równowagę prądu płynącego do i z urządzenia. Jeśli wykryje, że część prądu "ucieka" poza obwód (np. przez ciało człowieka, który dotknął uszkodzonego przewodu), natychmiast przerywa zasilanie. Standardowo w instalacjach domowych stosuje się RCD o prądzie różnicowym 30 mA. Zgodnie z obowiązującymi normami, RCD jest obowiązkowym elementem każdej nowej i modernizowanej instalacji w Polsce, szczególnie w obwodach gniazd wtykowych oraz w pomieszczeniach o podwyższonej wilgotności, takich jak łazienki. To zabezpieczenie, którego absolutnie nie można lekceważyć.

Bezpieczniki topikowe czy w Twoim mieszkaniu wciąż jest miejsce na relikty przeszłości?

Bezpieczniki topikowe, czyli wspomniane wcześniej "korki", to relikty przeszłości. Choć wciąż można je spotkać w starszych instalacjach, zwłaszcza w blokach z lat 70. czy 80., to jednak ich czas powoli dobiega końca. Charakteryzują się tym, że po zadziałaniu (przepaleniu się drucika) wymagają wymiany całej wkładki. Ich główną wadą jest to, że często są obiektem niebezpiecznych "ulepszeń" "watowanie", czyli zastępowanie oryginalnego drucika innym, grubszym, to nagminna i niezwykle ryzykowna praktyka, która całkowicie eliminuje ich funkcję ochronną i stwarza ogromne zagrożenie pożarowe. Jeśli w Twoim mieszkaniu nadal są "korki", zdecydowanie rozważ ich wymianę na nowoczesne wyłączniki nadprądowe. To inwestycja w bezpieczeństwo.

Zabezpieczenie przedlicznikowe bezpiecznik, którego nie możesz dotykać

W każdej instalacji elektrycznej, tuż przed licznikiem energii, znajduje się zabezpieczenie przedlicznikowe. Jest to główne zabezpieczenie całej instalacji w Twoim mieszkaniu i jednocześnie zabezpieczenie dostawcy energii. Jego wartość (np. 20A, 25A) jest ściśle określona w umowie z zakładem energetycznym i zależy od zamówionej mocy przyłączeniowej. To bardzo ważne: użytkownik nie może samodzielnie wymieniać ani zmieniać wartości tego bezpiecznika. Jest on plombowany przez dostawcę energii, a wszelkie manipulacje przy nim są nielegalne i mogą prowadzić do poważnych konsekwencji prawnych oraz, co najważniejsze, zagrożenia dla bezpieczeństwa. Jeśli zabezpieczenie przedlicznikowe zadziała, zazwyczaj oznacza to poważne przeciążenie całej instalacji lub zwarcie, które wymaga interwencji elektryka.

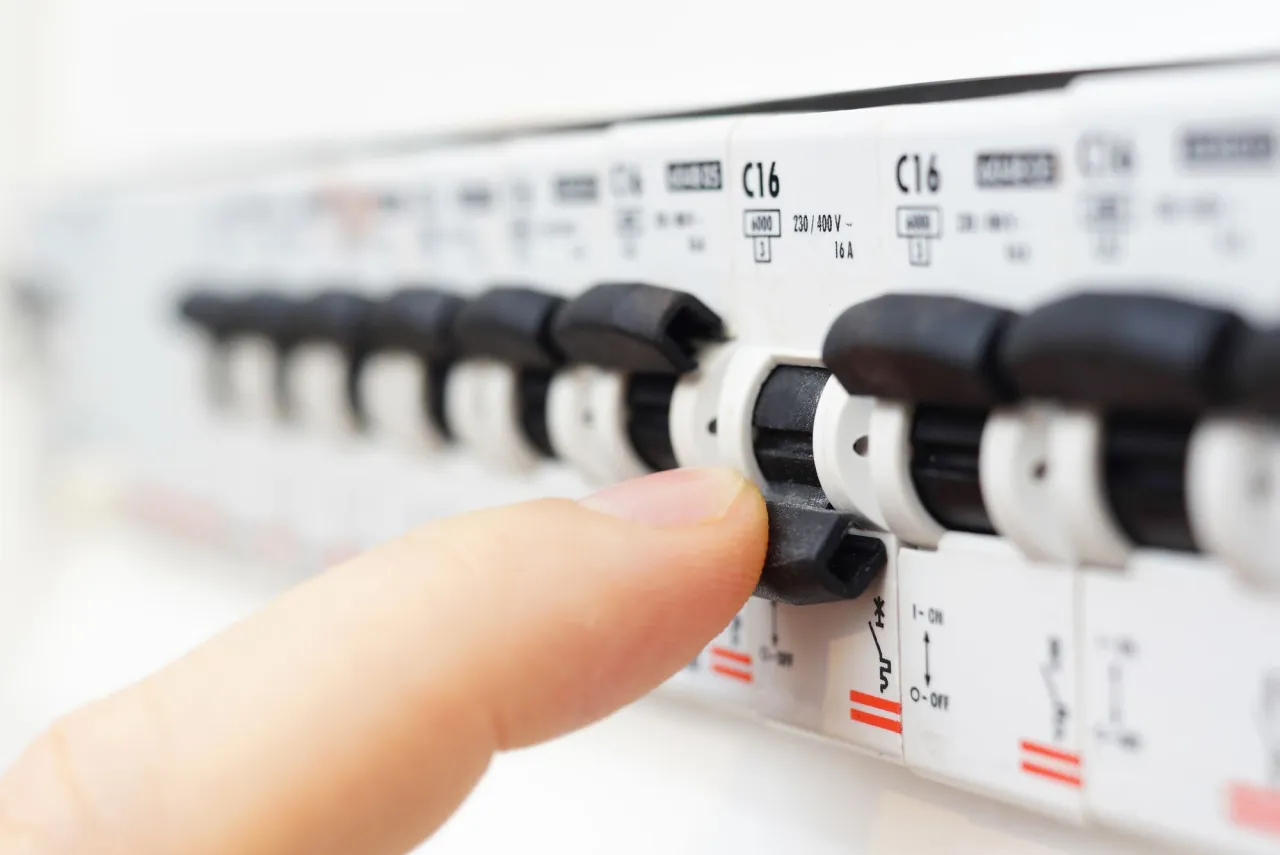

Jak czytać oznaczenia na bezpiecznikach: klucz do świadomego wyboru

Charakterystyka B czy C? Zrozum, która jest odpowiednia dla Twoich urządzeń

Na każdym wyłączniku nadprądowym znajdziesz literę, która oznacza jego charakterystykę wyzwalania. To kluczowa informacja, która mówi nam, jak szybko bezpiecznik zareaguje na przeciążenie lub zwarcie. W mieszkaniach najczęściej spotykamy się z dwoma typami:

• Charakterystyka B: To najczęściej stosowany typ w instalacjach domowych. Wyłączniki z charakterystyką B są przeznaczone do zabezpieczania obwodów, w których nie występują duże prądy rozruchowe. Idealnie sprawdzają się w obwodach oświetleniowych oraz w obwodach gniazd wtykowych ogólnego przeznaczenia, gdzie podłączamy typowe urządzenia domowe, takie jak telewizory, ładowarki czy drobne AGD. Reagują stosunkowo szybko na niewielkie przeciążenia.
• Charakterystyka C: Te wyłączniki są bardziej "tolerancyjne" na krótkotrwałe, większe prądy. Stosuje się je do zabezpieczania obwodów, w których podłączone urządzenia generują większe prądy rozruchowe, np. silniki elektryczne, niektóre narzędzia warsztatowe czy urządzenia z transformatorami. W mieszkaniach charakterystyka C może być potrzebna do zabezpieczenia obwodu, gdzie podłączona jest np. duża pompa wodna, klimatyzator czy inne urządzenie o specyficznym rozruchu.

Wybór między B a C jest istotny, ponieważ niewłaściwa charakterystyka może prowadzić do nieuzasadnionego "wybijania" bezpiecznika (zbyt czuły B) lub braku odpowiedniej ochrony (zbyt opóźniony C).

Ampery (A), czyli prąd znamionowy jak dobrać wartość do konkretnego obwodu?

Obok litery charakterystyki, na bezpieczniku zawsze znajdziesz liczbę z literą "A" to prąd znamionowy, wyrażony w amperach. Ta wartość informuje nas, jaki maksymalny prąd może płynąć przez obwód, zanim bezpiecznik zadziała. Dobór odpowiedniego amperażu jest krytyczny i zależy przede wszystkim od przekroju przewodów w danym obwodzie oraz mocy podłączonych urządzeń. Oto typowe wartości i ich zastosowanie w mieszkaniach:

• B10 (10A, charakterystyka B): To standardowe zabezpieczenie dla obwodów oświetleniowych. Przewody w tych obwodach mają zazwyczaj przekrój 1,5 mm². Taki bezpiecznik doskonale chroni okablowanie i lampy przed przeciążeniem.
• B16 (16A, charakterystyka B): Najczęściej stosowany do zabezpieczania obwodów gniazdek ogólnego użytku w pokojach, kuchni czy przedpokoju. W tych obwodach zazwyczaj stosuje się przewody o przekroju 2,5 mm². Pozwala to na bezpieczne podłączenie wielu typowych urządzeń domowych.
• B20/B25 (20A/25A, charakterystyka B lub C): Te wartości są zarezerwowane dla obwodów o dużej mocy, które zasilają pojedyncze, energochłonne urządzenia, takie jak płyty indukcyjne, piekarniki elektryczne, bojlery czy duże klimatyzatory. Wymagają one dedykowanych obwodów z grubszymi przewodami (np. 4 mm² lub więcej) i często zasilania trójfazowego.

Zawsze upewnij się, że amperaż bezpiecznika jest dopasowany do przekroju przewodów nigdy nie stosuj bezpiecznika o zbyt dużym prądzie znamionowym do zbyt cienkich przewodów, ponieważ grozi to ich przegrzaniem i pożarem.

Co oznaczają pozostałe symbole na wyłączniku nadprądowym?

Oprócz charakterystyki i prądu znamionowego, na wyłączniku nadprądowym znajdziesz także inne oznaczenia. Należą do nich między innymi napięcie znamionowe (np. 230/400V), które informuje o tym, do jakich instalacji aparat jest przeznaczony, oraz zdolność zwarciowa (np. 6 kA lub 10 kA). Ta ostatnia wartość jest bardzo ważna dla profesjonalistów, ponieważ określa maksymalny prąd zwarciowy, jaki wyłącznik jest w stanie bezpiecznie przerwać. Dla przeciętnego użytkownika te informacje są mniej istotne, ale świadczą o jakości i przeznaczeniu aparatu, potwierdzając, że jest on zgodny z normami i bezpieczny w użyciu.

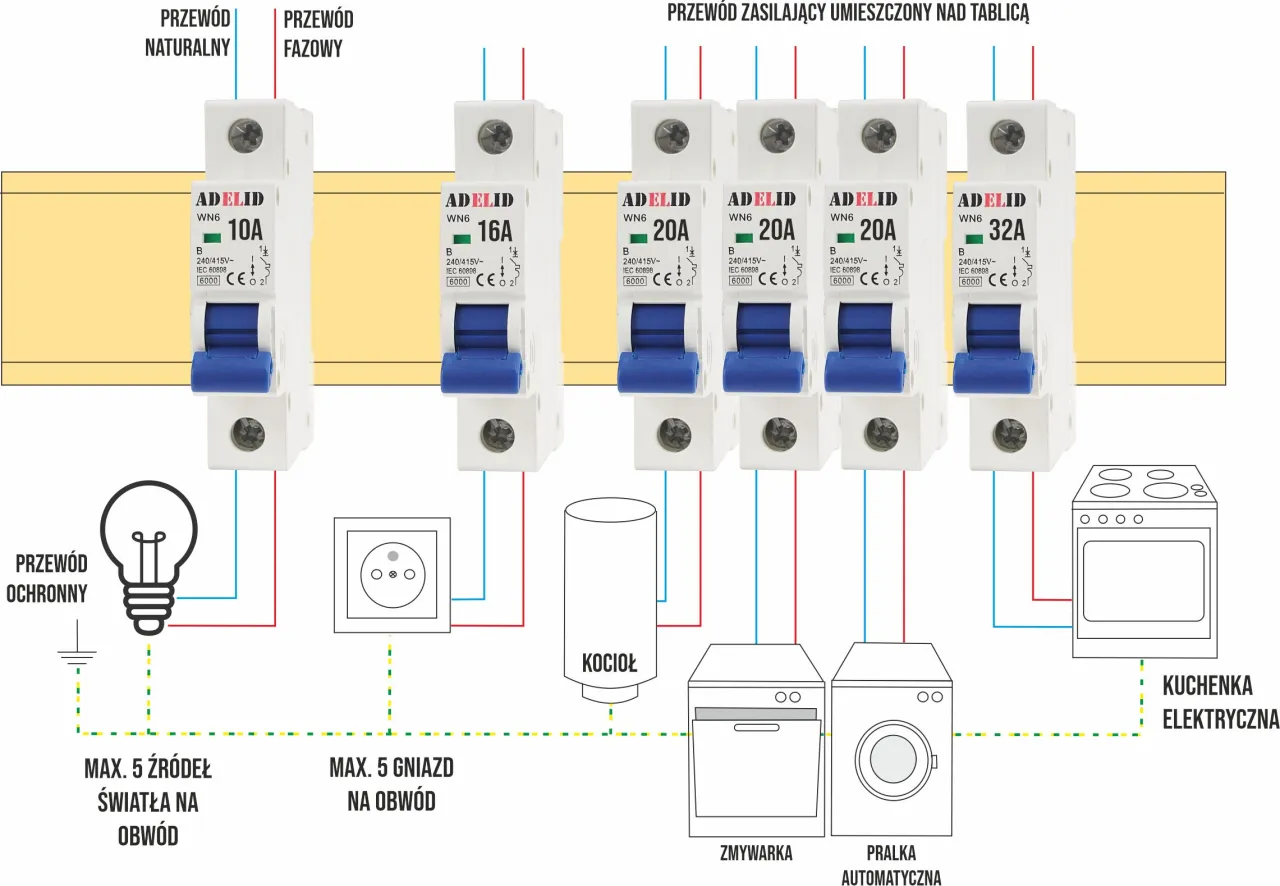

Praktyczny poradnik: dobór bezpieczników do różnych obwodów

Dobór bezpieczników to nie tylko teoria, ale przede wszystkim praktyka. Poniżej przedstawiam konkretne rekomendacje, które pomogą Ci zabezpieczyć poszczególne obwody w Twoim mieszkaniu. Pamiętaj, że to są standardowe rozwiązania, a każda instalacja może mieć swoją specyfikę.

Jaki bezpiecznik do oświetlenia? Standardowe rozwiązanie B10

Dla obwodów oświetleniowych, gdzie przewody mają zazwyczaj przekrój 1,5 mm², najlepszym i standardowym wyborem jest wyłącznik nadprądowy B10 (10A, charakterystyka B). Taki bezpiecznik zapewnia wystarczającą ochronę przed przeciążeniem wynikającym z podłączenia zbyt wielu punktów świetlnych lub awarii samej lampy. Charakterystyka B jest idealna, ponieważ oświetlenie nie generuje dużych prądów rozruchowych.

Jaki bezpiecznik do gniazdek w pokojach i kuchni? Niezawodny B16

Obwody gniazdek ogólnego użytku w pokojach, salonie, a także w kuchni (gdzie nie ma urządzeń o bardzo dużej mocy, jak płyta indukcyjna) powinny być zabezpieczone wyłącznikami nadprądowymi B16 (16A, charakterystyka B). W tych obwodach stosuje się przewody o przekroju 2,5 mm², co pozwala na bezpieczne podłączenie wielu urządzeń, takich jak telewizor, komputer, odkurzacz, czajnik elektryczny czy mikrofalówka. B16 to niezawodne zabezpieczenie, które chroni przed przeciążeniem, gdy podłączymy zbyt wiele sprzętów jednocześnie.

Jak zabezpieczyć pralkę, zmywarkę i piekarnik? Dedykowane obwody to podstawa

Urządzenia AGD o większej mocy, takie jak pralka, zmywarka czy piekarnik elektryczny, to prawdziwi "pożeracze prądu". Właśnie dlatego wymagają one dedykowanych obwodów. Co to oznacza? Każde z tych urządzeń powinno być zasilane z osobnego obwodu, zabezpieczonego własnym wyłącznikiem nadprądowym (zazwyczaj B16 lub B20, w zależności od mocy urządzenia i przekroju przewodów). Dzięki temu unikamy przeciążania innych obwodów, a w razie awarii jednego urządzenia, pozostałe części instalacji nadal działają bez zakłóceń. To klucz do stabilnej i bezpiecznej pracy całej instalacji.

Płyta indukcyjna lub kuchnia elektryczna wyzwanie wymagające specjalnego traktowania (B20/B25)

Płyta indukcyjna lub kuchnia elektryczna to urządzenia o największej mocy w domowej instalacji. Ich zapotrzebowanie na prąd jest na tyle duże, że wymagają specjalnego traktowania. Zawsze powinny być podłączone do dedykowanego obwodu, zasilanego przewodami o odpowiednio dużym przekroju (np. 4 mm² lub nawet 6 mm²). Zabezpieczenie takiego obwodu to zazwyczaj wyłącznik nadprądowy B20 lub B25. Bardzo często, zwłaszcza w przypadku płyt indukcyjnych o dużej mocy, konieczne jest zasilanie trójfazowe, co wymaga jeszcze bardziej specjalistycznej instalacji. W przypadku takich urządzeń zawsze zalecam konsultację i montaż przez kwalifikowanego elektryka to nie jest miejsce na samodzielne eksperymenty.

Kiedy bezpiecznik "wybija": diagnoza najczęstszych problemów

Gdy w domu nagle gaśnie światło, a bezpiecznik "wybija", zazwyczaj jest to sygnał, że coś jest nie tak w instalacji. Zrozumienie przyczyn tego zjawiska jest kluczowe, aby móc prawidłowo zareagować i, co najważniejsze, zapewnić bezpieczeństwo.

Przeciążenie obwodu gdy podłączasz zbyt wiele urządzeń naraz

To najczęstsza przyczyna "wybijania" bezpiecznika. Dzieje się tak, gdy do jednego obwodu podłączymy zbyt wiele urządzeń, które łącznie pobierają więcej prądu, niż obwód i jego zabezpieczenie są w stanie bezpiecznie obsłużyć. Typowy scenariusz? W kuchni jednocześnie działa czajnik, mikrofalówka, toster i ekspres do kawy, a wszystko to na jednym obwodzie. Bezpiecznik, widząc nadmierny prąd, zgodnie ze swoją funkcją, przerywa obwód, aby zapobiec przegrzewaniu się przewodów. Jak rozpoznać przeciążenie? Zazwyczaj następuje nagłe wyłączenie zasilania po podłączeniu kolejnego urządzenia. Aby temu zapobiegać, staraj się rozłożyć obciążenie na różne obwody, a jeśli problem jest nagminny, rozważ modernizację instalacji i jej podział na więcej sekcji.

Zwarcie w instalacji lub urządzeniu groźny sygnał do natychmiastowej reakcji

Zwarcie to znacznie poważniejsza sytuacja niż przeciążenie. Dochodzi do niego, gdy prąd płynie najkrótszą drogą, omijając odbiornik, np. w wyniku bezpośredniego kontaktu przewodu fazowego z neutralnym lub uziemieniem. Może to być spowodowane uszkodzeniem izolacji przewodów, wadliwym urządzeniem lub niewłaściwym podłączeniem. Zwarcie charakteryzuje się bardzo dużym, nagłym wzrostem prądu, co powoduje natychmiastowe zadziałanie bezpiecznika. Często towarzyszy mu charakterystyczny huk, iskrzenie lub nawet zapach spalenizny. W takiej sytuacji należy natychmiast odłączyć wadliwe urządzenie od gniazdka, a jeśli nie jesteśmy w stanie zidentyfikować źródła zwarcia, bezzwłocznie wezwać elektryka. Nie wolno bagatelizować zwarcia, ponieważ może prowadzić do poważnych uszkodzeń instalacji, a nawet pożaru.

Rola wyłącznika RCD dlaczego reaguje, nawet gdy "eska" milczy?

Zdarza się, że "wybija" wyłącznik różnicowoprądowy (RCD), podczas gdy wyłączniki nadprądowe ("eski") pozostają włączone. To często zaskakuje użytkowników, ale jest całkowicie normalne i świadczy o prawidłowym działaniu RCD. Pamiętaj, że RCD i "eska" pełnią różne funkcje ochronne. "Eska" chroni przed przeciążeniem i zwarciem, czyli nadmiernym prądem płynącym w obwodzie. RCD natomiast reaguje na prąd upływowy, czyli sytuację, gdy część prądu "ucieka" poza normalny obwód, np. przez uszkodzoną izolację przewodu, wilgoć lub, co najważniejsze, przez ciało człowieka. Jeśli RCD zadziała, oznacza to, że wykrył niebezpieczny upływ prądu, który mógłby doprowadzić do porażenia. To sygnał, by zlokalizować przyczynę upływu (np. uszkodzone urządzenie, wilgoć w gniazdku) i usunąć ją, zanim ponownie włączymy RCD. Nigdy nie ignoruj działania wyłącznika różnicowoprądowego!

Wymiana bezpiecznika: kiedy działać samodzielnie, a kiedy wezwać elektryka?

Wiedza o tym, kiedy można samodzielnie interweniować, a kiedy bezwzględnie należy wezwać fachowca, jest kluczowa dla bezpieczeństwa. Pamiętaj, prąd to nie zabawa!

Prosta wymiana wyłącznika nadprądowego czy na pewno poradzisz sobie bez fachowca?

Jeśli wyłącznik nadprądowy ("eska") zadziałał z powodu przeciążenia (np. podłączyłeś zbyt wiele urządzeń), po odłączeniu zbędnych sprzętów możesz samodzielnie spróbować go podnieść. To najprostsza interwencja. Jeśli jednak bezpiecznik "wybija" często, bez wyraźnej przyczyny, lub po ponownym włączeniu od razu ponownie zadziała, to sygnał, że problem jest głębszy i wymaga interwencji elektryka. Fizyczna wymiana uszkodzonego wyłącznika nadprądowego, choć wydaje się prosta, wymaga podstawowej wiedzy o instalacji elektrycznej i, co najważniejsze, bezwzględnego odłączenia zasilania głównego. Jeśli nie masz pewności, jak to zrobić bezpiecznie, lepiej wezwać fachowca. Moje doświadczenie pokazuje, że pozornie proste zadania często prowadzą do błędów, jeśli brakuje odpowiedniej wiedzy.

Modernizacja całej skrzynki rozdzielczej praca wyłącznie dla profesjonalisty z uprawnieniami SEP

Chcę to podkreślić z całą stanowczością: wszelkie poważniejsze prace przy instalacji elektrycznej, takie jak modernizacja skrzynki rozdzielczej, montaż nowych bezpieczników, zmiana ich wartości czy jakakolwiek modyfikacja okablowania, muszą być wykonane wyłącznie przez kwalifikowanego elektryka z aktualnymi uprawnieniami SEP G1. To nie jest kwestia wyboru, lecz bezwzględny wymóg bezpieczeństwa i zgodności z obowiązującymi normami. Próby samodzielnej ingerencji w tak skomplikowane systemy mogą prowadzić do poważnych zagrożeń, takich jak pożar, porażenie prądem, a nawet śmierć. Profesjonalista nie tylko zapewni bezpieczeństwo, ale także prawidłowo dobierze zabezpieczenia, zgodnie z mocą przyłączeniową i zapotrzebowaniem Twojego mieszkania, a także wystawi protokół z wykonanych prac.

Przeczytaj również: Zakup mieszkania w Polsce: Kompletny poradnik krok po kroku (2024)

Najpoważniejsze błędy, których musisz unikać przy pracach z instalacją elektryczną

Jako elektryk, widziałem wiele błędów, które mogły skończyć się tragicznie. Oto najpoważniejsze z nich, których musisz bezwzględnie unikać:

• "Watowanie" bezpieczników topikowych: To absolutnie niedopuszczalna praktyka. Zastępowanie oryginalnego drucika bezpiecznika innym, grubszym, sprawia, że bezpiecznik przestaje pełnić swoją funkcję ochronną. W przypadku przeciążenia lub zwarcia przewody w ścianie przegrzeją się i zapalą, zamiast bezpiecznika.
• Stosowanie bezpieczników o zbyt dużym prądzie znamionowym: Nigdy nie wolno montować bezpiecznika o większej wartości (np. B20 zamiast B16) do obwodu z przewodami o mniejszym przekroju (np. 1,5 mm² zamiast 2,5 mm²). Bezpiecznik nie zadziała na czas, a przewody mogą się przegrzać i spowodować pożar.
• Samodzielne modyfikacje instalacji bez uprawnień: Przenoszenie gniazdek, dodawanie nowych punktów świetlnych, czy, co gorsza, ingerencja w skrzynkę rozdzielczą bez odpowiedniej wiedzy i uprawnień to proszenie się o kłopoty. Tego typu prace zawsze powierzaj elektrykowi.
• Ignorowanie działania wyłączników różnicowoprądowych (RCD): Jeśli RCD "wybija", to sygnał o niebezpiecznym upływie prądu. Nigdy nie próbuj go "naprawiać" poprzez omijanie czy wymianę na inny typ bez zdiagnozowania i usunięcia przyczyny.
• Praca pod napięciem: Zawsze, ale to zawsze, przed jakąkolwiek ingerencją w instalację elektryczną, upewnij się, że zasilanie jest całkowicie odłączone. Nawet prosta wymiana gniazdka wymaga wyłączenia odpowiedniego bezpiecznika.
