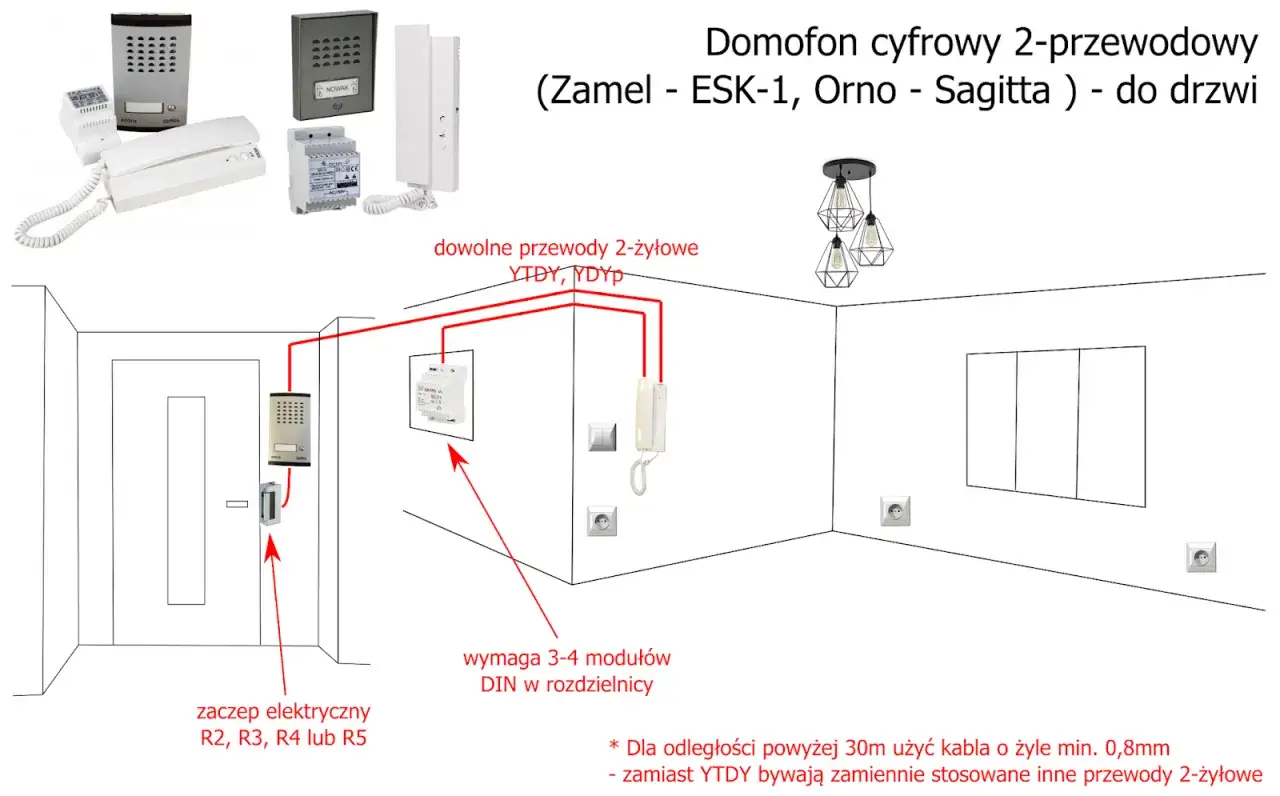

Wymiana domofonu w bloku może wydawać się skomplikowanym zadaniem, zwłaszcza gdy mamy do czynienia z instalacją 5-żyłową, gdzie kolory przewodów często bywają zagadką. Ten artykuł to praktyczny przewodnik krok po kroku, który pomoże Ci samodzielnie, bezpiecznie i poprawnie podłączyć nowy unifon, zapewniając pełną funkcjonalność i spokój ducha.

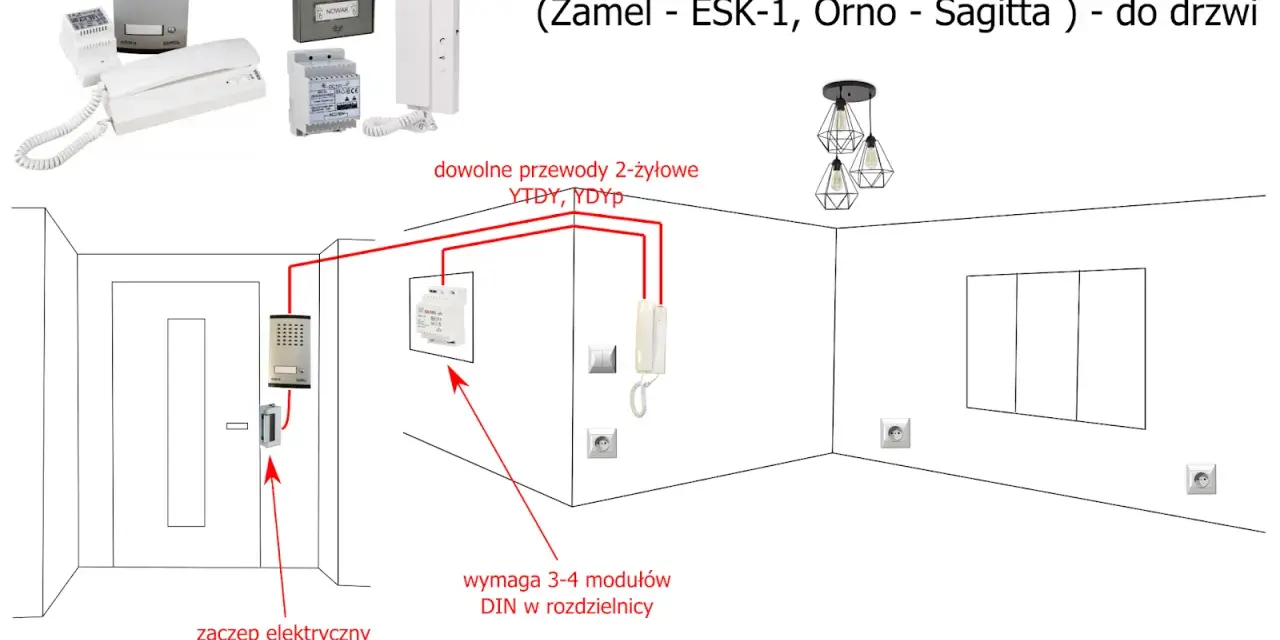

Podłączenie domofonu 5-żyłowego w bloku kluczowe wskazówki dla każdego majsterkowicza
- Brak standaryzacji kolorów w starych instalacjach domofonowych wymaga identyfikacji żył po funkcji, nie po barwie.
- Do identyfikacji żył wykorzystaj analizę podłączenia starego unifonu (najprostsza metoda) lub multimetr.
- Typowe funkcje 5 żył to: słuchawka (S/1), mikrofon (M/2), wywołanie (W/D/3), masa (MASA/GND/4) oraz elektrozaczep (Z/5).
- Nowoczesne unifony często posiadają zworki konfiguracyjne, które należy poprawnie ustawić zgodnie z systemem w bloku.
- Zawsze zrób zdjęcie podłączenia starego unifonu przed demontażem, aby mieć punkt odniesienia.
- Najczęstsze błędy to zamiana żył słuchawki z mikrofonem, błędne podłączenie masy lub nieprawidłowe ustawienie zworek.
Prawidłowo działający domofon to nie tylko kwestia wygody, ale przede wszystkim istotny element bezpieczeństwa w każdym mieszkaniu. Pozwala na szybką identyfikację gości, bezpieczny odbiór przesyłek czy po prostu komfortową komunikację z osobami stojącymi przed wejściem do budynku. Samodzielna wymiana unifonu to także oszczędność unikasz kosztów związanych z wzywaniem serwisanta, a satysfakcja z dobrze wykonanej pracy jest bezcenna.
Instalacje 5-żyłowe w polskich blokach to zazwyczaj analogowe systemy z generatorem i matrycą lub starsze cyfrowe. W moim doświadczeniu, najczęściej spotykanymi producentami w starszym budownictwie są Urmet, Laskomex czy Mifon. Kluczową cechą tych instalacji jest to, że kolory przewodów często nie są standaryzowane, co oznacza, że musimy polegać na funkcji żyły, a nie na jej barwie.
Niezbędne narzędzia i materiały
Zanim przystąpisz do pracy, upewnij się, że masz pod ręką wszystkie potrzebne narzędzia i materiały:
- Śrubokręty (płaski i krzyżakowy)
- Ściągacz izolacji
- Kombinerki
- Opcjonalnie: multimetr (miernik uniwersalny) bardzo pomocny w trudniejszych przypadkach
- Nowy unifon (słuchawka domofonowa)
Identyfikacja żył klucz do sukcesu
Identyfikacja żył to najważniejszy etap całego procesu. Ze względu na wspomniany brak standaryzacji kolorów, poprawne rozpoznanie funkcji każdego przewodu zapobiega większości problemów z podłączeniem. Nie spiesz się na tym etapie, a zaoszczędzisz sobie frustracji.
Jak zidentyfikować żyły na podstawie starego unifonu
Jeśli posiadasz stary unifon, to masz najprostsze narzędzie do identyfikacji żył. Postępuj zgodnie z poniższymi krokami:
- Zrób dokładne zdjęcie podłączenia starego unifonu, zanim odłączysz jakiekolwiek przewody. To Twoja mapa skarbów w razie pomyłki zawsze będziesz mógł wrócić do punktu wyjścia.
- Zapisz oznaczenia terminali starego unifonu (np. S, M, W, Z, MASA lub 1, 2, 3, 4, 5) i przypisane do nich kolory przewodów. Nie przejmuj się, czy kolory są "standardowe" ważne jest, jaki kolor był podłączony do jakiej funkcji.
- Przenieś to mapowanie na nowy unifon. Znajdź w instrukcji nowego unifonu jego schemat podłączenia. Zazwyczaj będzie on zawierał podobne oznaczenia. Twoim zadaniem jest podłączenie przewodu o danym kolorze do terminala w nowym unifonie, który odpowiada tej samej funkcji, co w starym.
Identyfikacja żył za pomocą multimetru
Gdy stary unifon jest nieobecny, uszkodzony lub jego oznaczenia są nieczytelne, multimetr staje się Twoim najlepszym przyjacielem. Oto jak go użyć do identyfikacji funkcji każdej żyły:
-
Masa (-):
- Ustaw multimetr na pomiar napięcia stałego (DC).
- Podłącz jedną sondę multimetru do jednej żyły, a drugą do kolejnych żył.
- Żyła masy będzie wspólnym punktem odniesienia, zazwyczaj z napięciem 6-12V (lub zbliżonym) względem innych żył. To jest punkt odniesienia dla pozostałych pomiarów.
-
Słuchawka (S) i Mikrofon (M):
- Mierząc napięcie stałe (DC) między zidentyfikowaną masą a pozostałymi żyłami, powinieneś zaobserwować napięcie na żyłach słuchawki i mikrofonu (również w zakresie 6-12V, ale może się różnić).
- Bez aktywnej rozmowy, trudno je jednoznacznie rozróżnić bez podłączenia, ale zazwyczaj są to dwie żyły z napięciem względem masy.
-
Wywołanie (W):
- Ustaw multimetr na pomiar napięcia zmiennego (AC).
- Podłącz jedną sondę do masy, a drugą do kolejnych żył.
- Poproś kogoś, aby nacisnął przycisk dzwonka na panelu zewnętrznym.
- Żyła wywołania to ta, na której pojawi się napięcie zmienne (AC) tylko po naciśnięciu przycisku dzwonka.
-
Elektrozaczep (Z):
- Ustaw multimetr na pomiar ciągłości (brzęczyk) lub rezystancji (najniższy zakres).
- Podłącz jedną sondę do masy, a drugą do pozostałej żyły.
- Poproś kogoś, aby nacisnął przycisk otwierania drzwi na innym unifonie w bloku lub na panelu zewnętrznym.
- Żyła elektrozaczepu to ta, która w momencie naciśnięcia przycisku otwierania drzwi chwilowo zostanie zwarta do masy (multimetr pokaże niski opór lub wyda sygnał dźwiękowy).

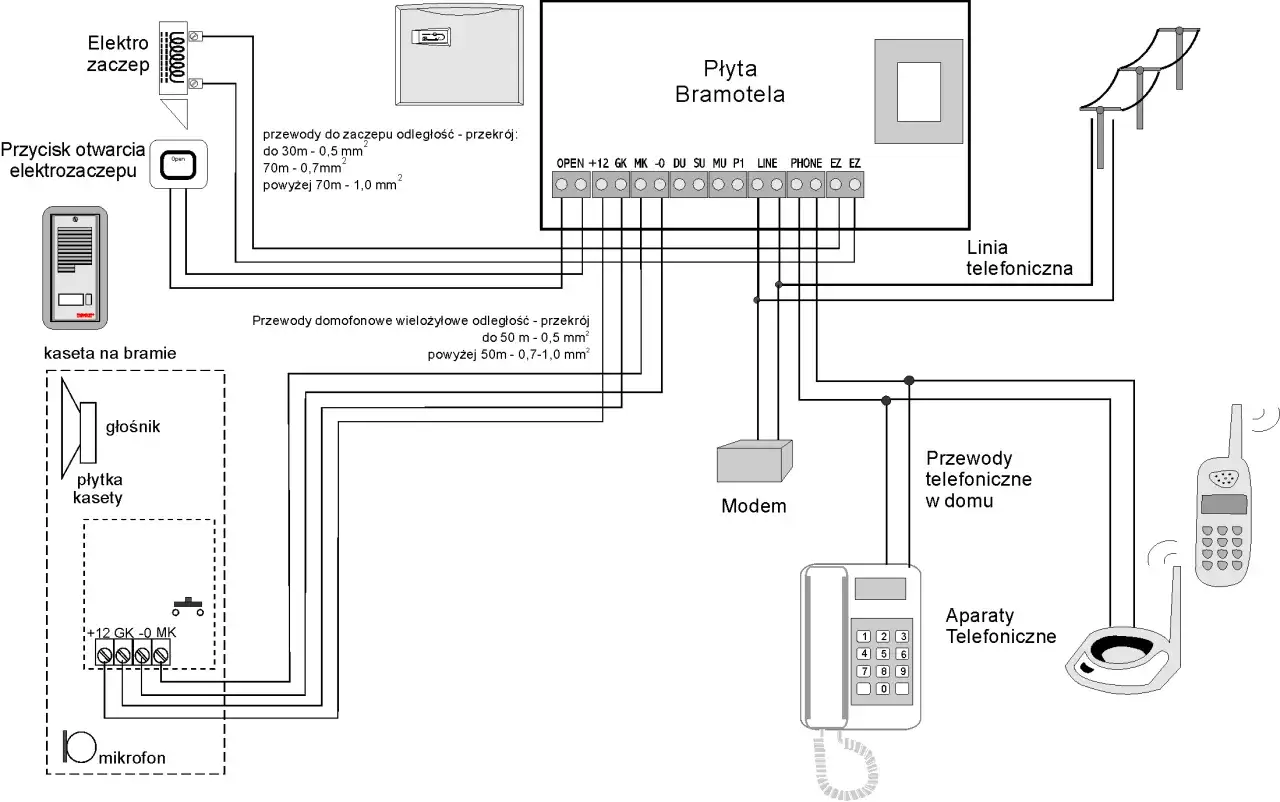

Typowe oznaczenia i funkcje żył
Aby ułatwić Ci orientację, przygotowałem tabelę z najczęściej spotykanymi oznaczeniami i ich funkcjami:
| Oznaczenie/Symbol | Funkcja żyły |
|---|---|
| S / 1 | Słuchawka (głośnik w unifonie) |
| M / 2 | Mikrofon (mikrofon w unifonie) |
| W / D / 3 | Wywołanie (dzwonek) |
| MASA / GND / 4 | Masa (-) |
| Z / 5 | Elektrozaczep (otwieranie drzwi) |
Warto wspomnieć, że w nowszych instalacjach można spotkać pewne standardy kolorystyczne, np. biały jako słuchawka, niebieski jako mikrofon, zielony jako wywołanie, brązowy jako masa, szary jako zamek. Jednak ponownie podkreślam, że nie są one uniwersalne i nie należy na nich polegać bez wcześniejszej weryfikacji.
Praktyczne kroki podłączania nowego unifonu
Gdy już zidentyfikowałeś wszystkie żyły i wiesz, która do czego służy, możesz przystąpić do montażu nowego unifonu.
-
Bezpieczny demontaż starego aparatu:
- Upewnij się, że zasilanie domofonu jest wyłączone, jeśli to możliwe (choć domofony to niskie napięcie, ostrożność jest zawsze wskazana).
- Odkręć obudowę starego unifonu.
- Przypominam: zrób zdjęcie podłączenia! To Twoja ostatnia szansa na udokumentowanie oryginalnego schematu.
- Ostrożnie odłącz przewody od starych terminali.
Przed podłączeniem przewodów do nowego unifonu, prawidłowo przygotuj końcówki przewodów. Odetnij około 5-7 mm izolacji, a jeśli przewody są wielodrutowe, delikatnie skręć je, aby zapewnić dobry styk i zapobiec ich rozdwajaniu się. To mały, ale ważny detal, który wpływa na trwałość i niezawodność połączenia.
Teraz czas na instrukcję nowego unifonu. Znajdź w niej schemat podłączenia. Zazwyczaj będzie on zawierał oznaczenia terminali (np. S, M, W, Z, MASA). Twoim zadaniem jest dopasowanie zidentyfikowanych funkcji żył do odpowiednich terminali w nowym urządzeniu. Pamiętaj, że wiele nowoczesnych unifonów jest uniwersalnych i zaprojektowanych tak, aby pasowały do różnych systemów.
Wiele nowoczesnych unifonów (np. Wekta, Cyfral) posiada zworki konfiguracyjne. Są to małe plastikowe elementy, które pozwalają dostosować urządzenie do konkretnego systemu w bloku (np. analogowego/cyfrowego, konkretnego producenta). Ich poprawne ustawienie jest kluczowe dla działania dzwonka i funkcji otwierania drzwi. Zawsze konsultuj się z instrukcją nowego unifonu, aby poprawnie ustawić te zworki to częsta przyczyna problemów z nowo podłączonym domofonem.
Testowanie i rozwiązywanie problemów
Po podłączeniu nowego unifonu, testowanie jest kluczowe. Pozwala zweryfikować poprawność instalacji i szybko zdiagnozować ewentualne problemy. Nie pomijaj tego etapu!
Brak dzwonka
Jeśli dzwonek nie działa, sprawdź następujące rzeczy:
- Podłączenie żyły wywołania (W/D/3) i masy (MASA): Upewnij się, że są solidnie podłączone do odpowiednich terminali.
- Weryfikacja ustawień zworek konfiguracyjnych: Sprawdź instrukcję unifonu i upewnij się, że zworki odpowiedzialne za dzwonek są poprawnie ustawione dla Twojego systemu.
- Numer mieszkania: Jeśli unifon posiada funkcję programowania numeru mieszkania (częściej w systemach cyfrowych), upewnij się, że jest on poprawnie ustawiony.
Jeśli Ty jesteś słyszalny, ale sam nie słyszysz rozmówcy, lub odwrotnie, jest to prawdopodobnie błędne podłączenie żyły słuchawkowej (S) lub mikrofonowej (M), albo też żyły masy. Ponownie sprawdź te połączenia, upewniając się, że każdy przewód jest podłączony do właściwego terminala.
Pisk lub sprzężenie podczas rozmowy to najczęściej spotykana pomyłka polegająca na zamianie żył słuchawki (S) i mikrofonu (M). Spróbuj odwrócić ich połączenia w większości przypadków to rozwiązuje problem.
Przeczytaj również: Ceny mieszkań w blokach na wsi: czy warto inwestować?
Przycisk otwierania drzwi nie reaguje
Gdy przycisk otwierania drzwi nie działa, wykonaj następujące kroki diagnostyczne:
- Sprawdzenie podłączenia żyły elektrozaczepu (Z) i masy (MASA): Upewnij się, że te dwie żyły są poprawnie podłączone.
- Weryfikacja zworek konfiguracyjnych: Upewnij się, że zworki odpowiedzialne za funkcję otwierania drzwi są poprawnie ustawione zgodnie z instrukcją unifonu.
- Sprawdzenie elektrozaczepu: Upewnij się, że sam elektrozaczep w drzwiach działa poprawnie. Czasami problem leży po stronie mechanizmu w drzwiach, niezależnie od unifonu.
Najczęstsze błędy podczas wymiany domofonu 5-żyłowego
Podsumowując, chciałbym zwrócić uwagę na najczęściej popełniane błędy, które mogą pokrzyżować plany samodzielnej wymiany domofonu.
Zrobienie zdjęcia podłączenia starego aparatu przed demontażem to absolutny "must-have". Jest to najprostszy i najbardziej niezawodny sposób na udokumentowanie oryginalnego okablowania. Działa jako Twoja osobista instrukcja, która zapobiega błędom i stanowi nieoceniony punkt odniesienia przy rozwiązywaniu problemów, gdy coś pójdzie nie tak.
Wzmocnię to raz jeszcze: kolory przewodów w starych instalacjach są często przypadkowe i nie należy się nimi sugerować. To powszechny błąd, który prowadzi do frustracji. Najważniejsza jest funkcja żyły (S, M, W, Z, MASA), a nie jej kolor. Zawsze identyfikuj funkcję, a nie barwę.
Niedokładne dokręcenie przewodów w terminalach to cichy winowajca przyszłych awarii. Może prowadzić do przerywanej pracy, złej jakości dźwięku, a nawet całkowitego braku działania unifonu. Zawsze zaleć solidne, ale nie nadmierne, dokręcenie wszystkich śrub zaciskowych. Upewnij się, że przewody są stabilnie osadzone i nie ma luzów.
